一、工程概況

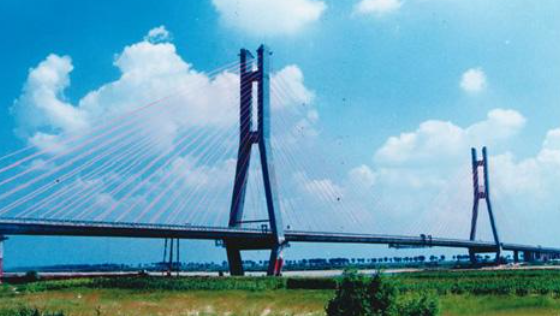

利津黃河大橋位于山東省東營市利津縣東南，于2001年9月建成通車，是G220東深線一座跨越黃河的特大型橋梁，主橋?yàn)殡p塔雙索面斜拉橋，全長630m，跨徑布置為40m＋120m＋310m＋120m＋40m，塔墩固結全漂浮體系，主梁采用帶懸臂雙邊縱梁的開口斷面型式，主塔為花瓶形，塔柱采用單箱雙室斷面。行車道為雙向4車道，寬16m，兩側各設1.0m人行道及0.25m防撞護欄和0.25m的欄桿，橋梁全寬19m。設計荷載為：汽車-超20級，掛車-120。抗震等級為：按7度設防。

二、成果應用

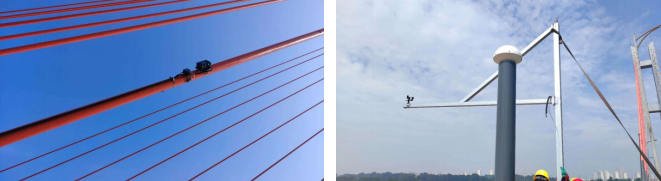

在針對性進行大橋運營環境風險、結構風險在內的運營危險性分析基礎上，結合相關規范要求，在大橋能反映橋梁整體狀態的主梁、主塔、索纜等構件關鍵截面及位置，布設環境、作用、結構響應、結構變化四大類，包含加速度計、撓度儀、光纖光柵應變計等傳感器在內共計13項344處監測點位。同時創新使用無線傳感、機器視覺、北斗定位等新技術、新方法進行監測，有效提高了結構撓度、索力等關鍵參數的監測精度。

系統為利津黃河大橋提供了結構響應、交通流、環境變化的全天候監測，通過對橋梁運行狀態進行高頻采集和分析，實現對特殊情況的實時報警、過程事件監測和橋梁結構狀態評估，確保交通基礎設施安全運營。動態掌握橋面車輛荷載和結構狀態，重點關注地震、風致振動、溫濕度異常等重點環境或特殊事件的結構監測和智能分析，圍繞橋梁長期運行可能出現的結構裂縫、斜拉索銹蝕等病害開展針對性監測和評估，以達到防控風險的目的。

三、應用效果

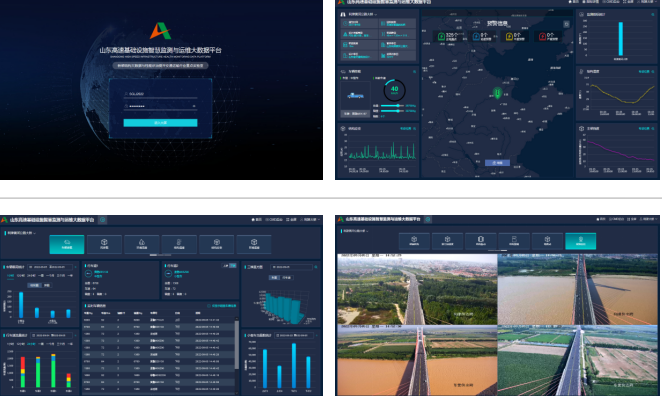

截止2025年，利津黃河大橋橋梁安全風險監測預警平臺已連續運行2年，實現數據匯聚約14TB，完成重大節日、浮橋關閉保通、橋面專項施工等重要時間段運營監測十余次，重點關注通行荷載和結構變化，期間橋梁結構狀態良好，未產生因結構異常導致的報警信息。目前系統功能正常、運行良好、數據穩定，在大橋結構評估和養護運營等工作中發揮了重要作用，為大橋安全運行提供了重要支撐。
